もーちょい(笑) [物作り]
えーとですね、今んところ、こんな感じです。
ノリりは良いです。確認の為R5とR6に12Ωを入れましたが、もう少し小さくしないとレベルが取れません。6~7Ωぐらいがちょうどいい感じです。ややドンシャリっぽく鳴っていますが、。低音が強く出ると高域が少しざらつきます。この辺りはどうなんでしょうね~。
入力にボリュームを追加して、出力の抵抗を下げてこれはFIXします。イヤホンでも低域がこれだけ出てくるということは、ドライブ能力が高いということでしょうか?
電圧が下がると、音が割れてきます。現在の電池は角型で9.15V。ダイソーの電池でも頑張っています。(^^;
w(゜o゜)w オオー!

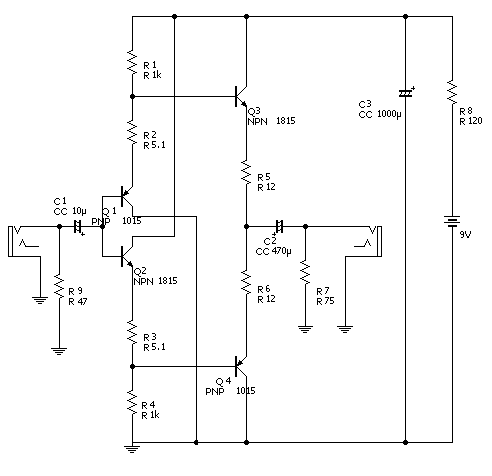

とりあえずこれは片CHの回路という事ですよね・・・?
2SA1015と2SC1815は東芝のコンプリですね~!
と、知ったかぶりをしてみる・・・・・^^;
