お城で見る

お城を見るなら、袋田の住職さんのBlogが良いです。＜ぉぃ

 こちらはオシロ。中古バリバリのジャンクすれすれ。思いっきりガリってます。いいのいいの波形が見られれば・・・って感じです（￣▽￣*）。

プローブはアキバの千石の店頭で積んであったBNCコネクターから伸びるワニ口のを￥398でゲット。

早速気になるダイヤモンドバッファのアンプの波形を見てみると・・・

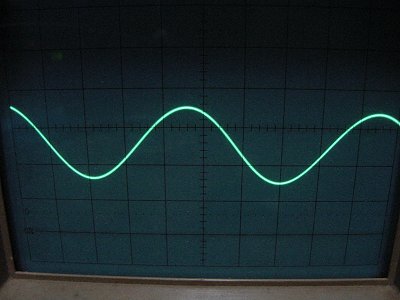

入力

出力

出力のほうが低いってどーゆー事よ・・・・orz。増幅率を変更せねば。でも増幅率を上げると歪みが目立つんですよね。

入力を上げても音が歪む・・・波形がこうなります。

見事なつぶれ具合ですね。（＾＾*）根本的に何かが間違っているとは思うのですが、とりあえず今は別のほうで手一杯。究明はまた機会を見つけて・・・。

歪まなければ非常に素直・・・と思いましたが、よくよく聞き比べると、高域が少し甘いといいますか、全体的にもやっとした感じが。この辺も究明しなくては。

それよりもショックだったのは、UA-100の波形。

何で台形なんだよ・・orz。

＜追記＞ 単純にＰＣのボリュームが大きすぎただけでした。（笑）全国のUA-100ユーザーの皆様、驚かせてゴメンナサイです。OSが飛んで、再設定している最中だということをすっかり忘れていました。（＾＾；
